Levantamento topográfico com drone: aerofotogrametria de precisão.
Mapeamento aéreo para loteamentos, glebas e áreas de expansão urbana. Ortomosaico georreferenciado, modelo digital de terreno, curvas de nível em CAD e cálculo de volumes com precisão centimétrica via GNSS RTK.
Contexto
Aerofotogrametria com drone: o novo padrão da topografia para loteamentos.
O levantamento topográfico com drone substituiu boa parte do trabalho de campo tradicional em projetos de loteamento, condomínio horizontal, mineração e terraplenagem. A técnica — chamada de aerofotogrametria — gera um mapa fotográfico georreferenciado (ortomosaico), um modelo 3D do relevo (MDT/MDS) e curvas de nível prontas para o AutoCAD Civil 3D em uma fração do tempo e do custo do método convencional.
A Zoom executa aerofotogrametria para loteamentos em todo o Brasil, com pontos de controle medidos por GNSS RTK, alcançando precisão de 3 a 5 cm — dentro da NBR 13133 para levantamentos topográficos planialtimétricos cadastrais. Entregamos o pacote completo: imagens aéreas para topografia, ortomosaico, curvas de nível, MDT, cálculo de volume e nuvem de pontos.
Entregáveis
O que sai do voo direto para o seu projeto.

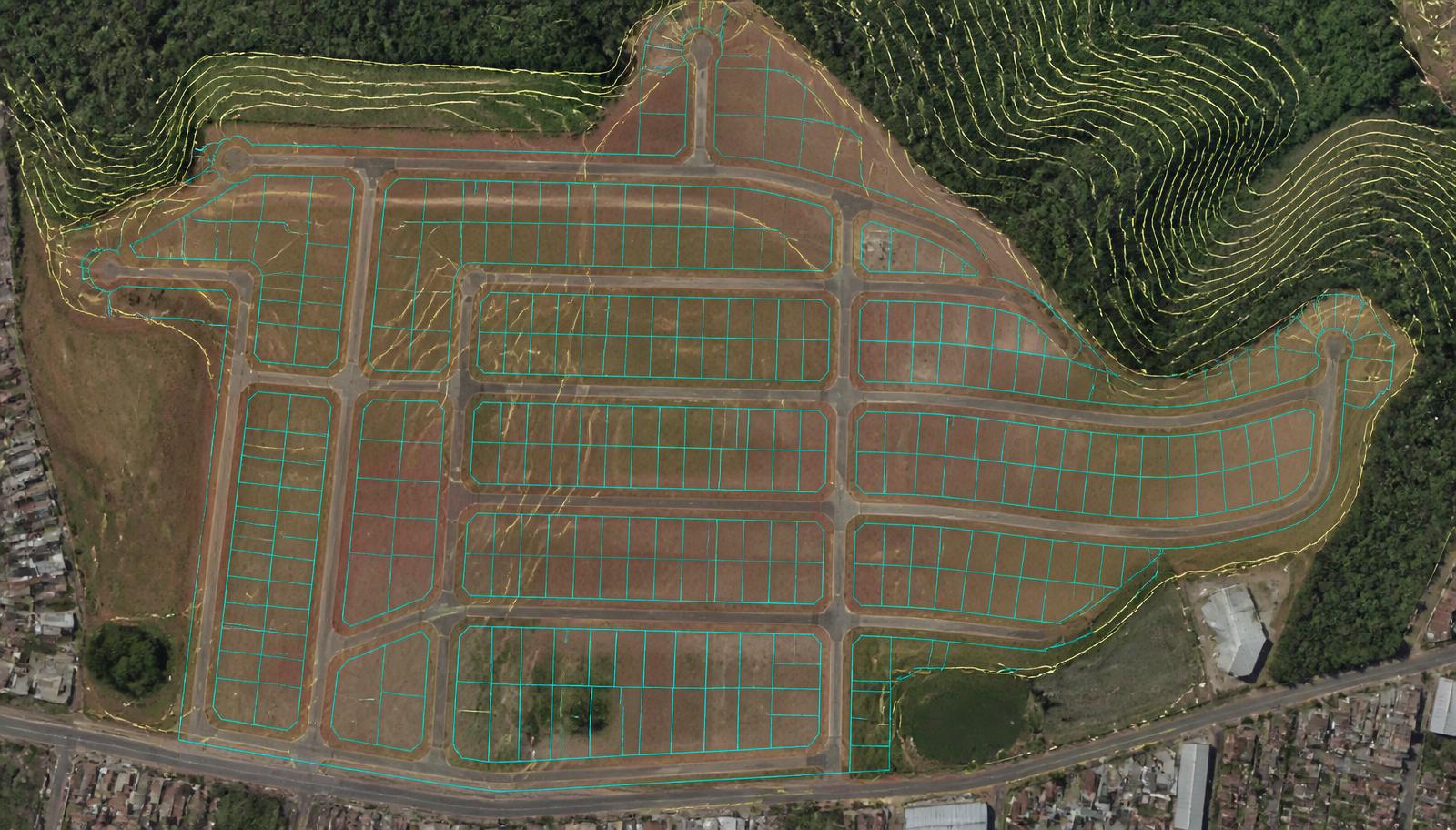

Ortomosaico georreferenciado
Imagem única de alta resolução (2–5 cm/pixel) da área, corrigida geometricamente em SIRGAS 2000 UTM. Entrega em GeoTIFF.
Modelo Digital de Terreno (MDT/MDS)
Representação 3D do relevo, essencial para projetos de terraplenagem, drenagem e loteamentos.
Curvas de nível em CAD
Curvas exportadas em DWG/DXF (equidistância de 0,5 ou 1 m) prontas para o AutoCAD Civil 3D e QGIS.
Cálculo de área e volume
Medição de áreas, cortes e aterros para o planejamento executivo e orçamento de movimentação de terra.
Nuvem de pontos densa
Dataset em formato LAS/LAZ com milhões de pontos para uso em BIM (Revit, Civil 3D) e software de engenharia.
Relatório técnico
Documentação do voo, coordenadas dos GCPs, RMS de precisão alcançada e PPP validado.
Vantagens
Drone vs. topografia tradicional.
| Critério | Drone (aerofotogrametria) | Estação total |
|---|---|---|
| Tempo (gleba 20ha) | 1 dia de campo | 5 a 15 dias |
| Precisão planialtimétrica | 3–5 cm com GCPs RTK | 1–3 cm |
| Densidade de dados | Milhões de pontos | Centenas de pontos |
| Entrega visual | Ortomosaico + modelo 3D + curvas | Apenas planilha de pontos |
| Segurança operacional | Sem exposição em relevo/mata | Equipe em campo |
| Uso para marketing | Sim, imagens aproveitáveis | Não |
Aplicações
Para quem esse serviço é essencial.
Loteadoras e incorporadoras
Base topográfica para aprovação de projeto urbanístico na prefeitura.
Engenharia e terraplenagem
Cálculo preciso de corte e aterro antes da mobilização das máquinas.
Mineração e agronegócio
Volumetria de pilhas, mapeamento de pivôs e áreas de manejo.
Projetos de infraestrutura
Rodovias, adutoras, linhas de transmissão e obras lineares.
Regularização fundiária
Ortomosaico para CAR, georreferenciamento e Reurb.
Perícias técnicas
Levantamentos aéreos e terrestres 3D para laudos judiciais.
Perguntas frequentes
Tire suas dúvidas.
O que é aerofotogrametria com drone e como funciona?+
Aerofotogrametria é a técnica de gerar mapas, ortomosaicos e modelos 3D a partir de fotos aéreas captadas por drone com alto grau de sobreposição (mínimo 80% frontal e 70% lateral). Após o voo automatizado, as imagens são processadas em softwares como Pix4D, Agisoft Metashape ou DroneDeploy, gerando ortomosaico georreferenciado, MDT/MDS, curvas de nível e nuvem de pontos com precisão centimétrica.
Qual a precisão de um levantamento topográfico com drone?+
Com uso de pontos de controle (GCPs) medidos com receptor GNSS RTK, o levantamento topográfico com drone atinge precisão horizontal e vertical entre 3 e 5 cm em áreas planas. Sem GCPs, a precisão fica em torno de 1 a 2 metros. Para loteamentos e projetos executivos, sempre trabalhamos com GCPs.
Quando usar levantamento topográfico com drone em vez de estação total?+
O drone é a melhor escolha para áreas acima de 5 hectares, terrenos com vegetação rasteira, glebas destinadas a loteamento, mineração e projetos de terraplenagem. Um voo de drone cobre em 1 dia o que uma equipe topográfica em solo levaria de 5 a 15 dias, com muito mais riqueza de dados (ortomosaico + relevo + volumes).
Vocês fazem mapeamento aéreo para loteamentos com entrega em CAD?+
Sim. Nosso mapeamento aéreo para loteamentos entrega ortomosaico em GeoTIFF, curvas de nível em DWG/DXF prontas para o AutoCAD Civil 3D, modelo digital de terreno (MDT) e cálculo de volume de corte e aterro — tudo georreferenciado no sistema de coordenadas SIRGAS 2000 UTM.
Vocês oferecem levantamentos aéreos e terrestres 3D integrados?+
Sim. Combinamos aerofotogrametria com drone (dados aéreos) e levantamento terrestre com GNSS RTK ou estação total (pontos de controle e áreas obstruídas por vegetação densa). O resultado é uma base 3D completa, com precisão validada por relatório PPP.
Quanto tempo demora um levantamento topográfico com drone?+
Para uma gleba de 20 hectares: 1 dia de campo (marcação de GCPs + voo) e 5 a 7 dias úteis de processamento e entrega. Áreas maiores são executadas em voos múltiplos, mantendo o padrão de precisão.
